精度等级：0.5% 1.0%精度
公称口径：DN10~DN2000
电极类型：不锈钢316L、哈氏合金(HB和HC)、钛Ti、钽TA、铂铱合金可选
内衬材质：橡胶PO PTFE（聚四氟乙烯） PU（聚氨酯） PFA（全氟烷氧基）
防护等级：一体式IP65；分体式表头IP65(本体IP68/IP65)
电磁流量计是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
★低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。
★采用非均匀磁场的新技术及特殊磁路结构，磁场稳定可靠，且缩小了体积，减轻了重量， 使流量计具有小型轻量化的特点。
★具有空管自动检测与电路处理功能。
★可根据用户实际需求现场在线修改量程。
★测量管内无阻流件，因此无附加压力损失,可双向测量。
★测量结果与液体的压力、温度、密度、粘度、电导率（不小于最低电导率）等物理参数无关。
★直管段相对要示求较短。
技术参数 | |
衬里及公称通径DN | 橡胶衬里 DN40~DN2200 |
DN（mm） | 四氟衬里 DN10~DN2200 |

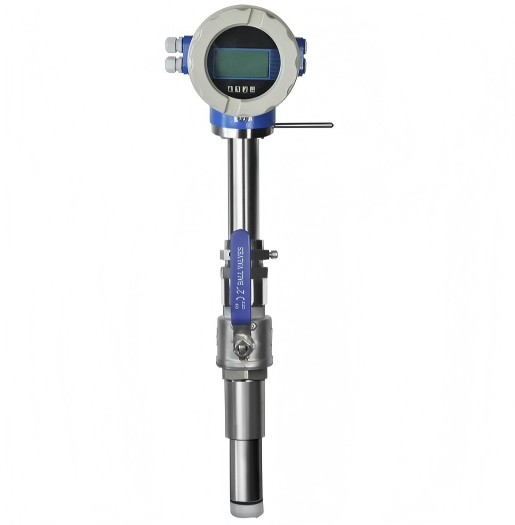

形式 | 管段一体式 / 管段分体式 / 插入式 |
测量精度 | ±0.5%（DN25~DN250）、±1.0%(DN300~DN2200) |
被测介质温度 | 氯橡胶衬里：-20℃~+65℃ 聚氯脂橡胶：-20℃~80℃ |
聚四氟乙烯：-30℃~+180℃ 聚丙烯：-20℃~100℃ | |
额定压力 | DN10~DN80：4.0MPa DN100~DN250：1.6MPa |
DN300~DN1000：1.0MP DN1200~DN2000：0.6 | |
流速范围 | 0.3~12m/s |
电导率 | 被测流体导率不小于5μ |
输出信号及负载电阻 | 4~20mA，0~1000Ω |
输出频率上限 | 1~5000Hz设定4~20mADC，0~500Ω具有防雷击保护 |
供电电源 | 220VAC±10%，50Hz±5%、24VDC直流供电 |
连接方式 | 管道法兰连接，符合标准：GB9119-88 |
防护等级 | 标准IP65、IP67、可选IP68 |
直管段长度 | 上游≥10DN，下游≥5DN |
串行通讯 | 可选RS232C或RS485脉冲输出上限5000CP/S |
电极材料 | 含不锈钢（M02Ti）、钛（Ti）、钽（Ta）、哈氏合金（HB）、铂（Pt） |
口径mm | 流量范围m³/h | 口径mm | 流量范围m³/h |
φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
液体的选择
电磁流量计被测量的介质必须是导电的流体。严格的说，除了高温流体之外，只要是电导率≥5μs/cm的任何流体，都可选用电磁流量计来测量，
而非导电的气体、蒸汽、油类、丙酮等物质 不能选用电磁流量计来测量流量。
传感器口径的确定
电磁流量计使用流速最好在0.3~12m/s范围内，此时流量计口径与工艺管道口径一致。 若管道内的流速偏低，
不能满足流量计对流速范围的要求，或在此流速情况下测量精度不高时，最好在仪表部位局部提高流速采取缩管方式。
一体型和分体型的选择

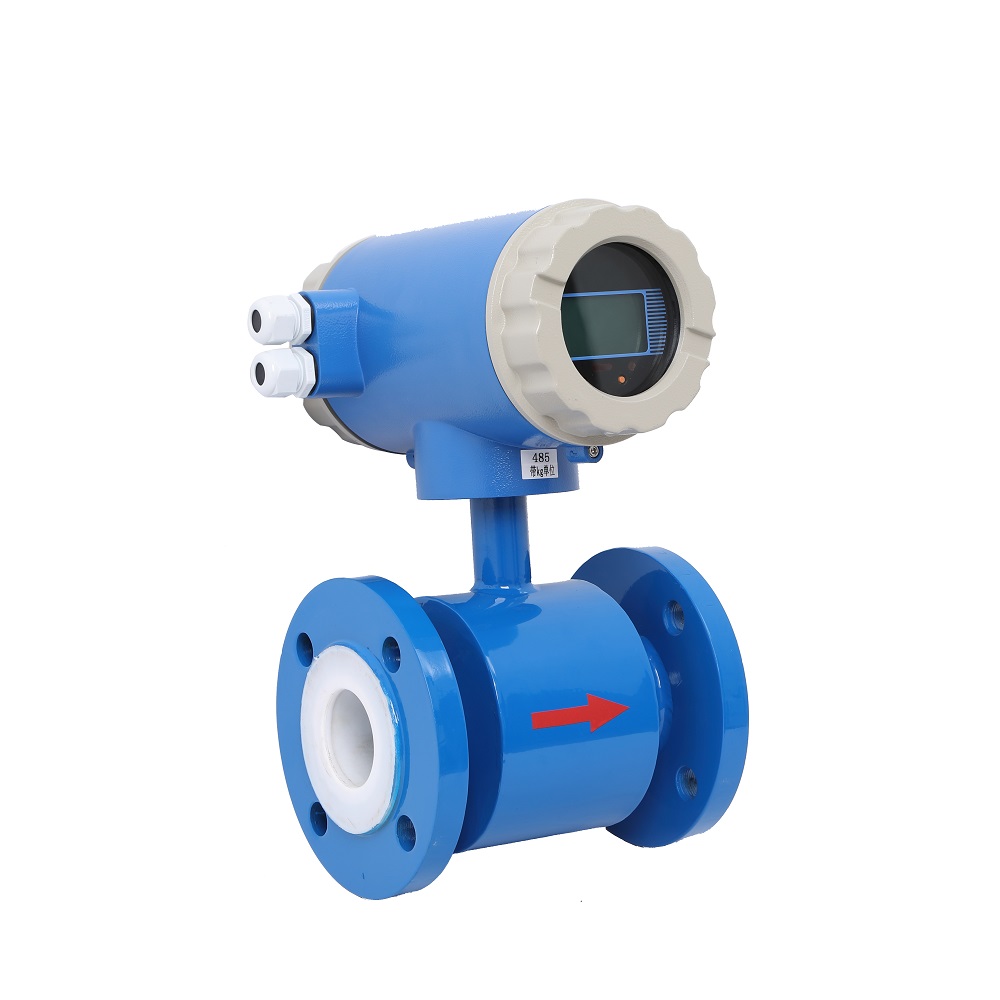

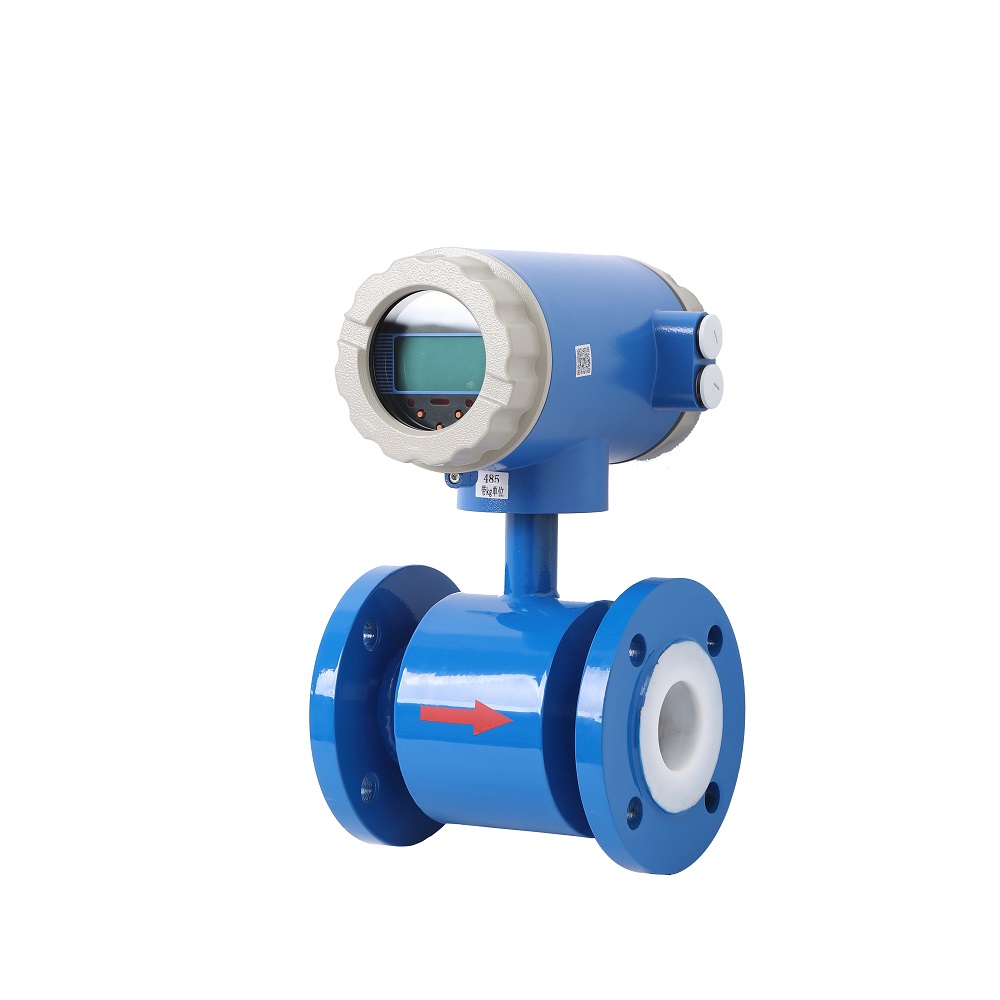

一体型：现场环境较好的条件下，一般都选用一体型，即传感器和转换器组成一体。

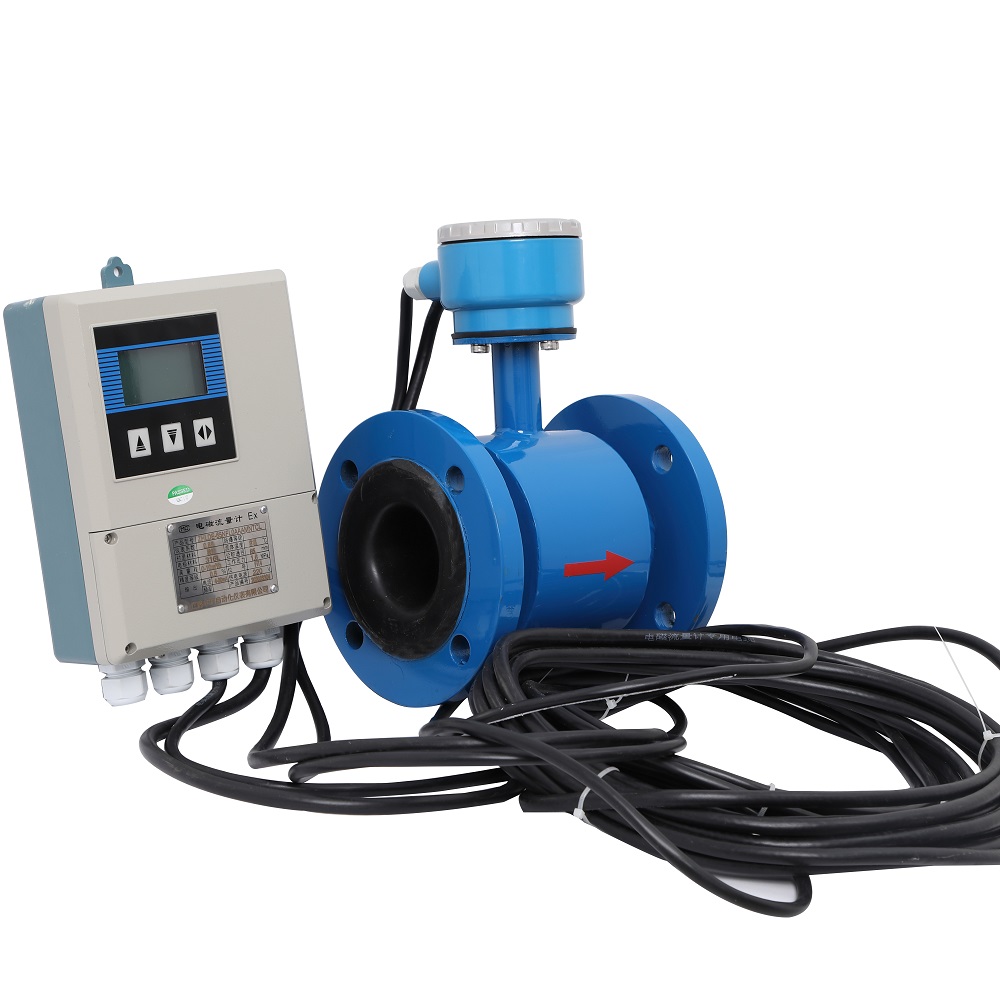

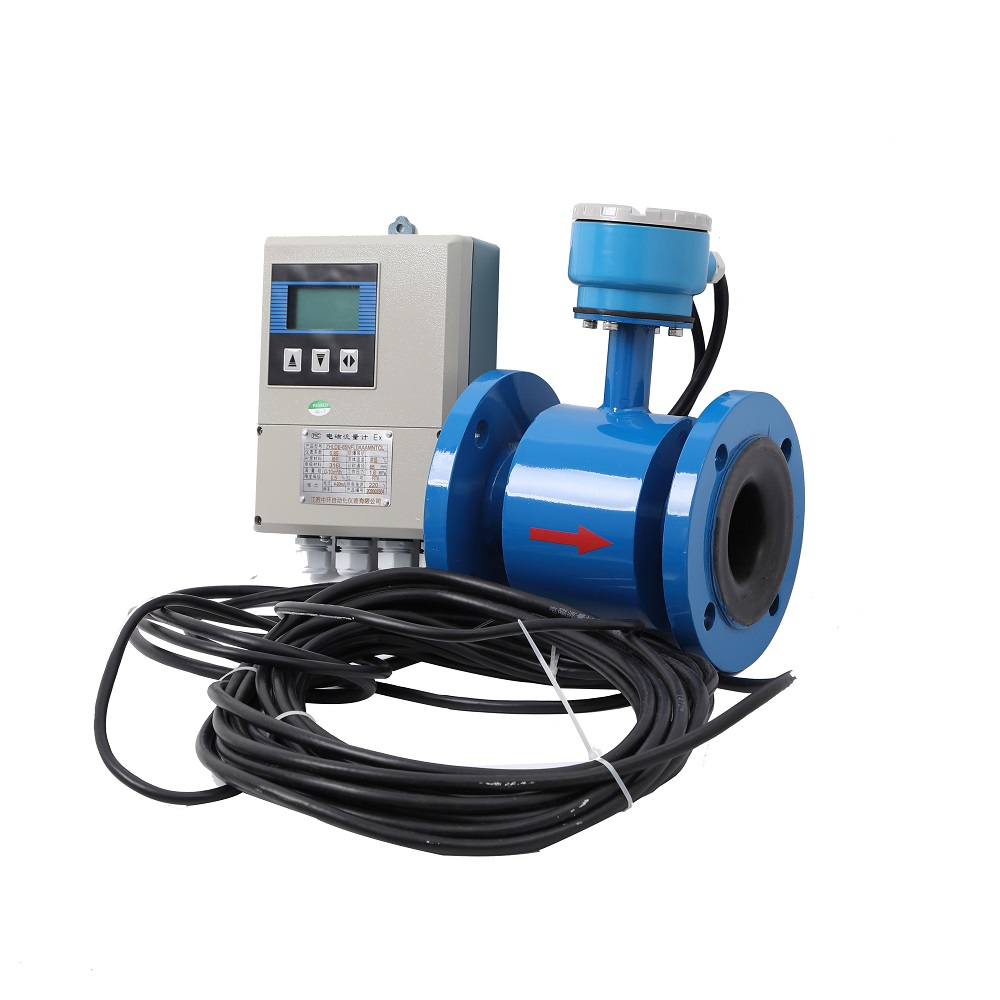

分体型：流量计由传感器和转换器两部分组成，一般出现以下情况时选用分体型。
（1）环境温度或流量计转换器表面胺辐射温度＞60℃。
（2）管道震动较大的场合。
（3）会对转换器的铝壳严重腐蚀的场合
（4）现场湿度较大或有腐蚀性气的场合
（5）流量计装在高空或井下调试不方便的场合
(分体型电磁流量计订货时应注明传感器和转换器的电缆连接距离，一般不超过20m，转换器为壁挂式安装
电极材料的选择
应根据被测介质的腐蚀性，由用户负责选定。对一般介质，可查有关防腐蚀手册。选定电极 材料；对混酸等成分复杂的介质，应做挂片试验，
选择电极材料时，要考虑被测介质的腐蚀性， 一般要比工艺管道材料高一等级。接地环可选择与电极相同的材料。
工艺管道为金属管道且内壁无绝缘涂层时，可不选用接地环。
电极材料的耐腐蚀性能(仅供参考)
材料 | 耐腐蚀性能 | 测量液体举例 |
316L不锈钢 | 不耐无机酸、有机酸、氯化物的腐蚀， 用于非腐蚀或弱腐蚀性介质 | 生活及工业用水、污水、矿浆、泥浆、糖浆 |
含不锈钢0Cr18Ni12Mo2Ti | 对温度＜80℃各种浓度的酸及溶液具有较强 的耐腐蚀性 | 硫酸、烧碱 |
哈氏合金C HC | 不适用于氯化物、硫酸，适用于摩擦性流体 | 海水、盐水、硫酸钠 |
钛（Ti） | 特别适用于氯离子存在的场合下使用，能耐 氯化 物（氯化钙、氯化钾、氯化、氯化钠） 硫化物、碱液的腐蚀 | 冷冻盐水、海水、氨水、双氧水、乙酸 |
钽（Ta） | 具有优良的耐腐蚀性，几乎与玻璃相似，除 了氢氯酸、发烟硫酸，几乎能耐一切化学介 质（包括沸点的盐酸、硝酸和175℃以下的 硫酸）的腐蚀，在碱中不耐腐 | 盐酸、王水、硫酸,浓硫酸 |
铂（Pt） | 几乎适用所有化学介质的腐蚀，但不适用于王水和盐 | 硝酸、氢氟酸、热碱溶液 |
衬里材料的选择
衬里材料应根据被测介质的腐蚀性、磨损性和温度来选择。 聚四氟乙烯（PTFE）衬里具有优良的耐强酸、
强碱腐蚀的性能；也具有可靠的耐高温性、高温下不变形，不降低绝缘电阻的性能；还具有不粘性，
即不和其它物质相粘接、表面光滑。因此测量粘度大（如糖浆）或容易结疤的介质（如氧化铝），
强腐蚀性介质（如硫酸、硝酸、盐酸、 磷酸等），温度较高的介质或定期用蒸汽冲洗管道的场合
及有卫生要求的食品（如啤酒、牛奶、 麦芽汁）均可选用四氟衬里。
橡胶具有耐磨特点，广泛用于测量水、工业水、废水、污水、矿浆、纤维浆等介质
衬里材料 | 性能特点 | 可测介质举例 | 注意事项 |
聚四氟乙烯PTFE | 耐热耐腐蚀性能优良、 表面光滑、不易粘着 | 高渗透性介质：如氢氟酸、 盐酸、醋酸等；强腐蚀性介 质：如硫酸、硝酸、电解质、 烧碱等；易结疤的介质 | 可用于卫生要求高的场合， 适用于高温介质流体 温度范围：-30℃~+180℃， 用于正压管道 |
橡 胶 | 有极好的弹性、耐磨性好、 耐冲击、耐一般弱腐蚀性介 质，但不耐氯化性介质的腐蚀 | 水、废水、污水、纤维浆、 矿浆、泥浆 | 广泛用于非腐蚀或 磨损性介质的场合， 温度范围：-20℃~60℃， 用于正压管道 |
