ZDLP电动单座调节阀_调节阀_阀门_产品中心_江苏中环自动化仪表有限公司

性能特点

工作原理

电动单座调节阀是一种压力平衡式调节阀，由电动执行机构与直通单座阀体组成，包含阀座、阀芯、阀杆及阀盖等部件，接受4-20mA或0-10V直流信号驱动阀芯运动，通过改变流通面积调节介质压力、流量等参数。该阀采用S流线型通道及顶式双导向结构，具有动态稳定性好、泄漏量低（软密封VI级≤0.01%阀容量）的特点，符合GB/T 4213和IEC 60534标准

产品详情

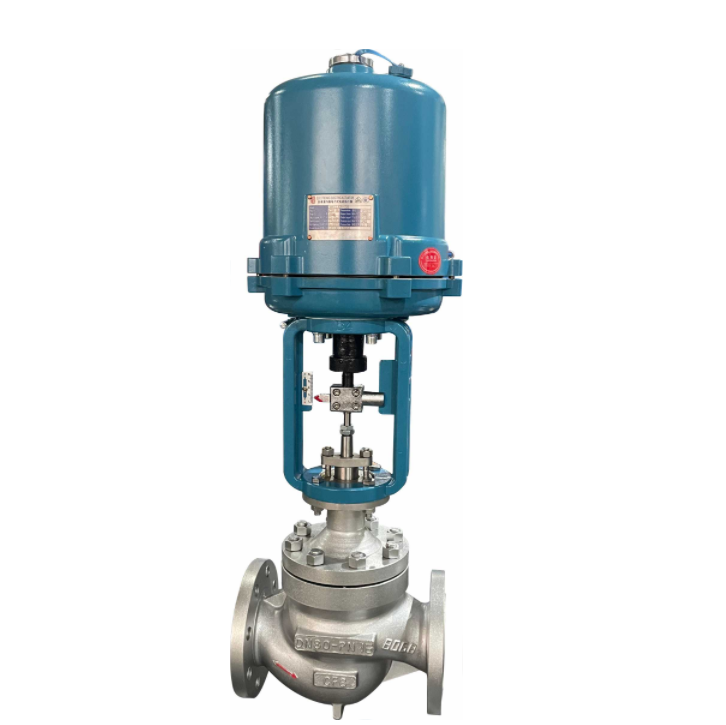

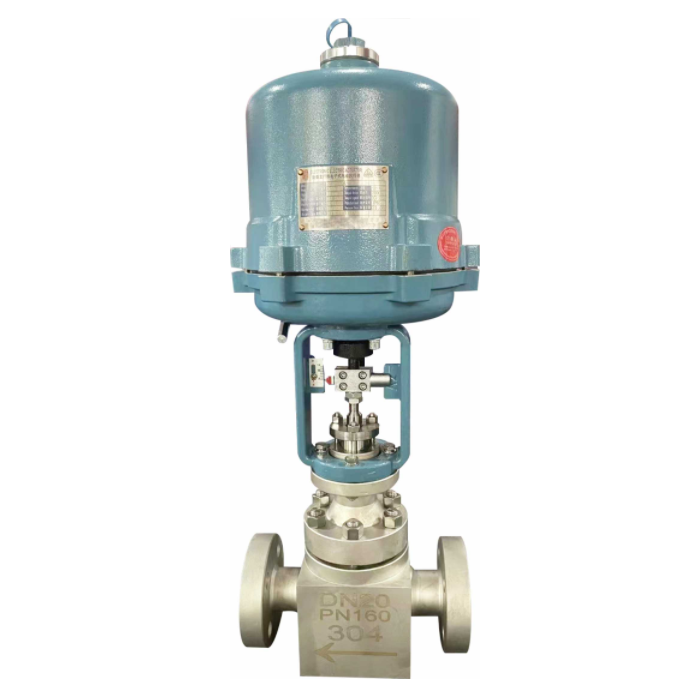

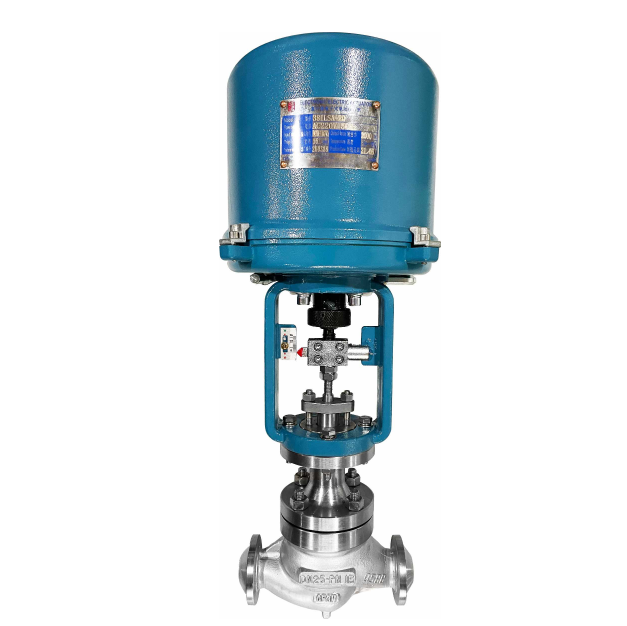

ZDLP电动单座调节阀，由3810L型（或PSL系列）直行程电子式电动执行

机构和直通单座阀组成阀体结构紧凌，流体通道呈S流线型，压降损失小，流通量大，可调范围广，流量特性精厦高，执行器接受统一的4-20mA或1-5V.DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节，适用于对泄露量要求严格，阅前后压差低及有一定粘度和含少量纤维介质的场合

技术参数与性能-阀体

参数项	参数内容
形式	直通单座调节阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	1.6、2.5、4.0、6.4Mpa
法兰标准	HG/T20592-2009
阀体材料	铸钢 (ZG230-450)、不锈钢 (ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) 等
上阀盖	标准型：-17~230℃ 散热型：230~450℃ 低温型：-60~-196℃ 波纹管密封型：-40~350℃
阀盖形式	螺栓压紧式
填料	V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性、线性特性
阀芯 / 内件材料	不锈钢 (1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

技术参数与性能-执行机构

参数类别	381LSA-08	381LSA-20	381LSB-30	381LSB-50	381LSC-65	381LSC-99	381LSC-160
型号	381LSA-08	381LSA-20	381LSB-30	381LSB-50	381LSC-65	381LSC-99	381LSC-160
隔爆型号	381LXA-08	381LXA-20	381LXB-30	381LXB-50	381LXC-65	381LXC-99	381LXC-160
输出力推 (N)	800	2000	3000	5000	6500	100000	160000
最大行程 L (mm)	30	30	60	60	100	100	100
工作速度 (mm/s)	4.2	2.1	3.5	1.7	2.8	2	1

外形尺寸及重量

尺寸参数	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200
L（PN16/40）	185	200	220	250	275	298	350	410	450	550/600
L（PN64）	200	210	235	265	295	320	370	440	475	570
D	225	225	225	225	255	255	255	310	310	310
R	177	177	177	177	177	177	177	226	226	226
H1（PN16/40）	155	175	180	200	235	250	260	330	350	420
H1（PN64）	165	185	185	205	245	255	270	335	365	430
H3（PN16/40）	171	195	200	220	262	277	287	357	377	447
H3（PN64）	181	205	205	225	272	282	297	362	392	457
H2	373	495	495	495	700	700	700	725	725	725
H4	459	459	459	459	520	520	520	570	570	570
H5	120	120	140	145	190	210	220	270	280	320
重量 kg（PN16/40）	16	19	22	23	39	50	59	80	87	115
重量 kg（PN64）	21	24	31	33	49	75	92	129	137	170

备注

注意:本产品非防爆款，如需防爆请说明
