公称压力 0.6~1.6Mpa (如需其他压力标准，订货时请注明)
阀体材质 球墨铸铁 (Q)、碳钢 (C)、不锈钢 304 (P)
密封材质 聚四氟乙烯 (F)

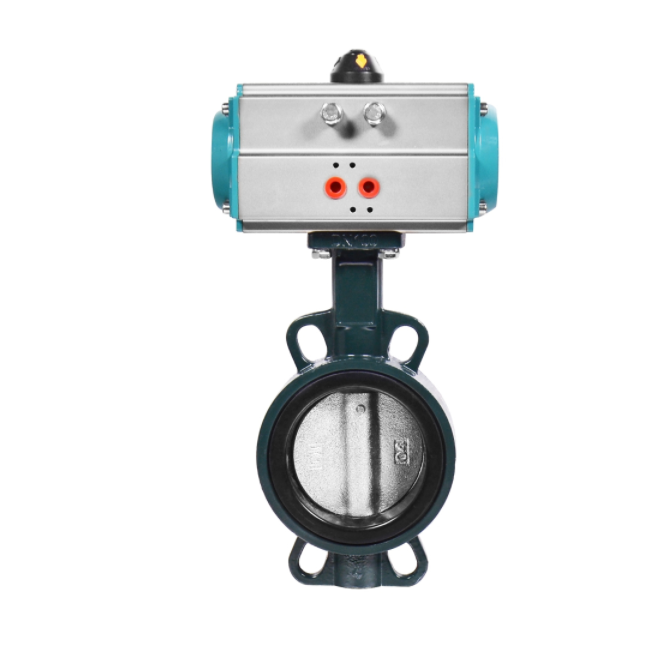

适用于食品、医药、化工、石油、电力、轻纺、造纸、水电、船舶、供排水、冶炼等行业 。其阀体材质涵盖球墨铸铁、铸钢、不锈钢等，密封圈采用聚四氟乙烯材料，阀杆由2Cr13或不锈钢制成，适用介质包括空气、水、蒸汽等。产品设计符合GB/T2238-1989、GB/T12238等标准，法兰连接尺寸符合GB/T9113.1-2000等标准 。
该阀门公称通径范围为DN50～2000mm，公称压力等级包含PN0.6/1.0/1.6MPa 。结构采用双偏心设计，具有双向密封功能，支持手动、蜗轮传动、气动、电动多种驱动方式 。技术特点包括轻量化结构、启闭迅速、操作力矩小，可以在任意位置安装，密封件可以更换，密封性能可靠达到双向密封零泄漏，适用于弱腐蚀或对洁净度有一定要求的工况场景
技术参数
参数 | 详情 | 参数 | 详情 |
公称通径 | DN50~600mm (如需其他口径，订货时请注明) | 介质温度 | WW1: -20~80℃ WW2: -20~150℃ |
公称压力 | 0.6~1.6Mpa (如需其他压力标准，订货时请注明) | 连接方式 | 对夹 |
阀体材质 | 球墨铸铁 (Q)、碳钢 (C)、不锈钢 304 (P) | 气动执行器 | SZAT 系列、SZAW 系列、进口执行器系列 |
密封材质 | 聚四氟乙烯 (F) | 作用方式 | 双作用、单作用常闭、单作用常开 |
技术规范
参数 | 详情 | 参数 | 详情 |
设计依据 | GB | ||
设计标准 | GB/T 12238 | 壁厚标准 | GB/T 12221 |
卡箍标准 | GB/T 9113 | 试验、检验标准 | GB/T 13927 |
产品尺寸
公称通径 DN | 外形尺寸 - L | 外形尺寸 - H | 外形尺寸 - L1 | 外形尺寸 - L2 | 外形尺寸 - H2 | 连接尺寸 D | 连接尺寸 D1 | 连接尺寸 D2 | 连接尺寸 N-D | 执行器型号 |
40 | 42 | 193 | 172/185 | 85/95 | 90/100 | 101 | 110 | 76 | 4-16 | SZATD63/SZATE75 |
50 | 42 | 193 | 172/185 | 85/95 | 90/100 | 101 | 125 | 76 | 4-16 | SZATD63/SZATE75 |
65 | 45 | 212 | 185/215 | 95/105 | 100/110 | 117 | 145 | 89 | 4-16 | SZATD75/SZATE83 |
80 | 45 | 232 | 215/265 | 105/110 | 110/120 | 127 | 160 | 103 | 8-16 | SZATD83/SZATE92 |
100 | 52 | 280 | 265/270 | 110/125 | 120/142 | 157 | 180 | 135 | 8-16 | SZATD92/SZATE105 |
125 | 55 | 302 | 270/310 | 125/142 | 142/158 | 181 | 210 | 159 | 8-16 | SZATD105/SZATE125 |
150 | 55 | 330 | 310/400 | 142/160 | 158/178 | 214 | 240 | 188 | 8-20 | SZATD125/SZATE140 |
200 | 60 | 419 | 400/465 | 160/178 | 178/200 | 266 | 295 | 238 | 8-20/12-20 | SZATD140/SZATE160 |
250 | 66 | 482 | 465/550 | 178/210 | 200/235 | 318 | 350/355 | 292 | 12-20/12-24 | SZATD160/SZATE190 |
300 | 76 | 553 | 550/550 | 210/235 | 235/260 | 374 | 400/410 | 344 | 12-20/12-24 | SZATD190/SZATE210 |
350 | 76 | 635 | 550/646 | 235/258 | 260/325 | 436 | 460/470 | 375 | 16-20/16-24 | SZATD210/SZATE240 |
400 | 86 | 709 | 646/722 | 258/292 | 325/350 | 488 | 515/525 | 439 | 16-24/16-27 | SZATD240/SZATE270 |
450 | 105 | 750 | 722/782 | 292/336 | 350/380 | 539 | 565/585 | 490 | 20-24/20-27 | SZATD270/SZATE300 |
500 | 130 | 840 | 1630/1955 | 375/460 | 326/396 | 594 | 620/650 | 535 | 20-24/20-30 | SZAWD25/SZAWE28 |
600 | 151 | 1021 | 1448/1880 | 460/545 | 396/440 | 693 | 725/770 | 653 | 20-27/20-33 | SZAWD28/SZAWE35 |
