公称压力 1.0~4.0Mpa (如需其他压力标准，订货时请注明)
阀体材质 碳钢 (C)、不锈钢 304 (P)、不锈钢 316 (R)
密封材质 聚四氟乙烯 (F)、金属硬密封 (H)

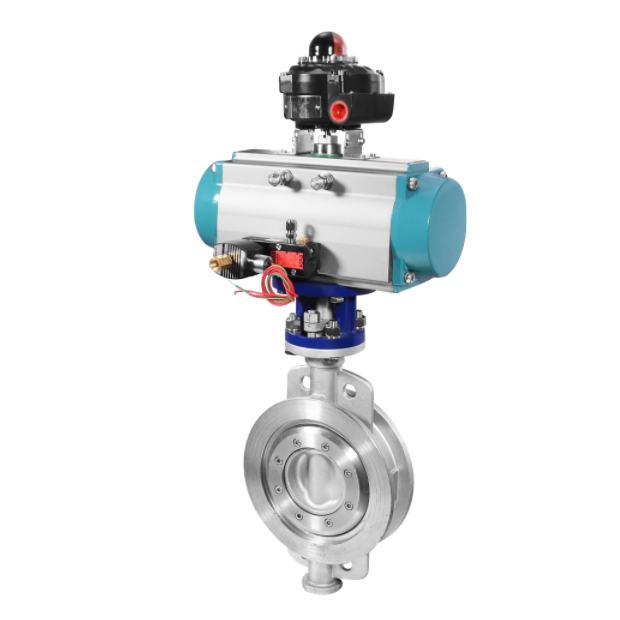

气动三偏心多层次硬密封对夹蝶阀是采用三维偏心结构设计的工业管道控制设备，适用于空气、水、蒸气、煤气及腐蚀性介质。该阀由阀体、蝶板、阀杆及多层次阀座构成，采用对夹式连接，广泛应用于冶金、化工、电力等工业管道系统 。该阀门通过轴心、球心及密封面三重偏心设计实现蝶板与阀座的无摩擦闭合 ，密封圈采用不锈钢材质，形成硬软兼容的多层次密封体系 。公称通径覆盖DN50-2000毫米，压力等级0.6-2.5MPa，适用温度范围为-40℃～650℃（不锈钢材质） 。符合GB/T12238、ISO5752等标准，支持气动、电动及蜗杆传动驱动方式 ，阀体材质可选碳钢WCB或不锈钢304/316系列 。其专利技术包含环形弹性膨胀件设计，可提升高压高温工况下的密封可靠性
技术参数
公称通径 | DN50~400mm (如需其他口径，订货时请注明) |
公称压力 | 1.0~4.0Mpa (如需其他压力标准，订货时请注明) |
阀体材质 | 碳钢 (C)、不锈钢 304 (P)、不锈钢 316 (R) |
密封材质 | 聚四氟乙烯 (F)、金属硬密封 (H) |
介质温度 | W2:-20~150℃、W4:-29~425℃ |
连接方式 | 对夹 |
气动执行器 | SZAT 系列、SZAW 系列、进口执行器系列 |
作用方式 | 双作用、单作用常闭、单作用常开 |
技术规范
参数 | 详情 |
设计依据 | GB |
设计标准 | JB/T8527 |
结构长度 | GB 12221 |
法兰连接 | GB/T9113 |
试验、检验标准 | GB/T13927 |
产品尺寸
公称通径 DN | 外形尺寸 - L | 外形尺寸 - L1 | 外形尺寸 - L2 | 外形尺寸 - H2 | 连接尺寸 D1 | 连接尺寸 N-D | 执行器型号 |
50 | 43 | 185/215 | 95/105 | 100/110 | 125 | 4-18 | SZATD75/SZATE83 |
65 | 46 | 215/265 | 105/110 | 110/120 | 145 | 8-18 | SZATD83/SZATE92 |
80 | 49 | 265/270 | 110/125 | 120/142 | 160 | 8-18 | SZATD92/SZATE105 |
100 | 56 | 270/310 | 125/142 | 142/158 | 180 | 8-18 | SZATD105/SZATE125 |
125 | 64 | 310/400 | 142/160 | 158/178 | 210 | 8-18 | SZATD125/SZATE140 |
150 | 70 | 400/465 | 160/178 | 178/200 | 240 | 8-22 | SZATD140/SZATE160 |
200 | 71 | 465/550 | 178/210 | 200/235 | 295 | 8-22/12-22 | SZATD160/SZATE190 |
250 | 76 | 550/550 | 210/235 | 235/260 | 350/355 | 12-22/12-26 | SZATD190/SZATE210 |
300 | 83 | 550/646 | 235/258 | 260/325 | 400/410 | 12-22/12-26 | SZATD210/SZATE240 |
350 | 92 | 646/722 | 258/292 | 325/350 | 460/470 | 16-22/16-26 | SZATD240/SZATE270 |
400 | 102 | 646/722 | 258/292 | 325/350 | 515/525 | 16-26/16-30 | SZATD240/SZATE270 |
