测量范围：-0.1~10Mpa
测量介质：液体，蒸汽，气体
法兰规格：DN25 DN50 DN80 DN100 DN150 或根据客户要求定制
膜片材质：SUS304 316L HC HA PTFE
法兰压力变送器采用电容式或硅压阻式压力传感器作为核心元件 ，核心传感器类型也包括陶瓷芯体等 。通过弹性膜片感知介质压力变化，经由激光调阻工艺进行温度补偿，将物理量转换为电信号。信号经专用放大电路处理，实现全隔离数字量输出，部分型号集成微处理器实现多通道数据采集与线性修正 。以罗斯蒙特3051GP压力变送器为例，其工作原理为：高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片的位移随所受压力而变化，两侧的电容极板检测传感膜片的位置，其电容差值被转换为相应的电流、电压或数字HART输出信号 。

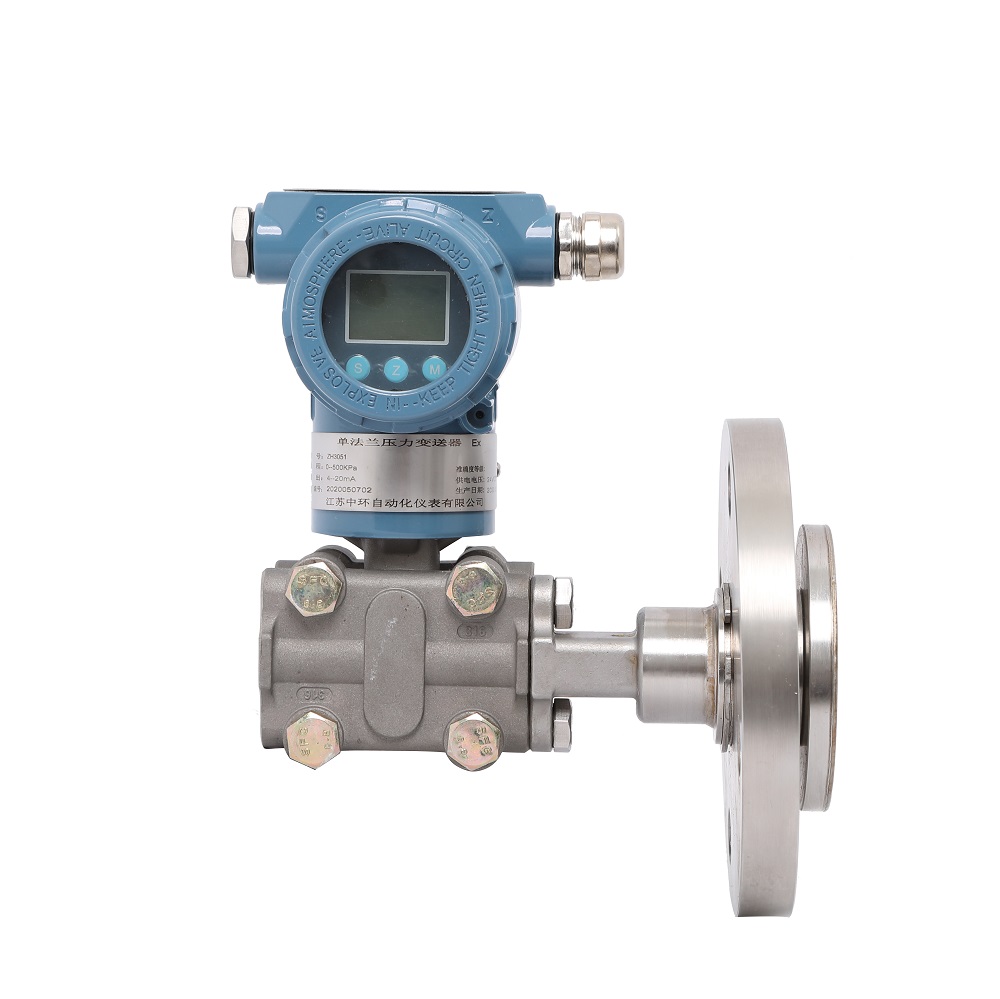

单法兰压力变送器是直接安装在容器壁上或底部的现场变送器，隔离膜片直接与介质接触，无需导压管

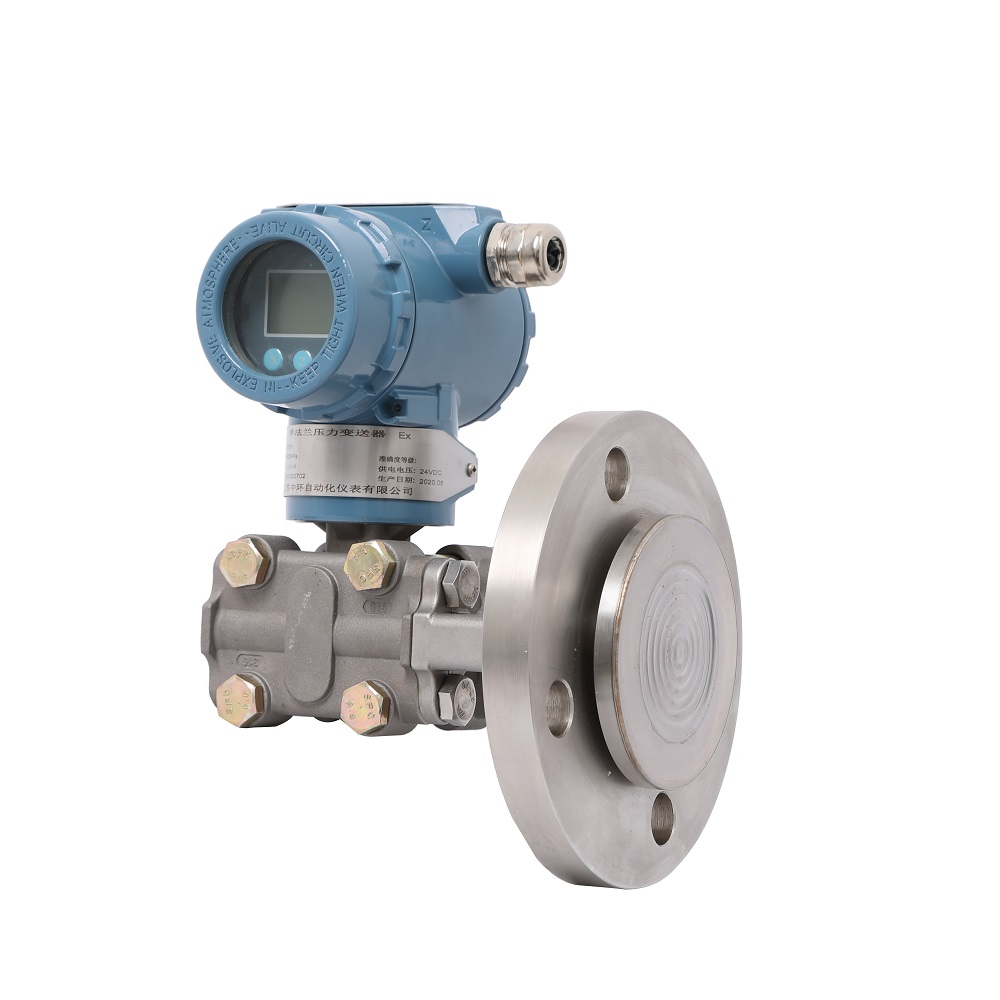

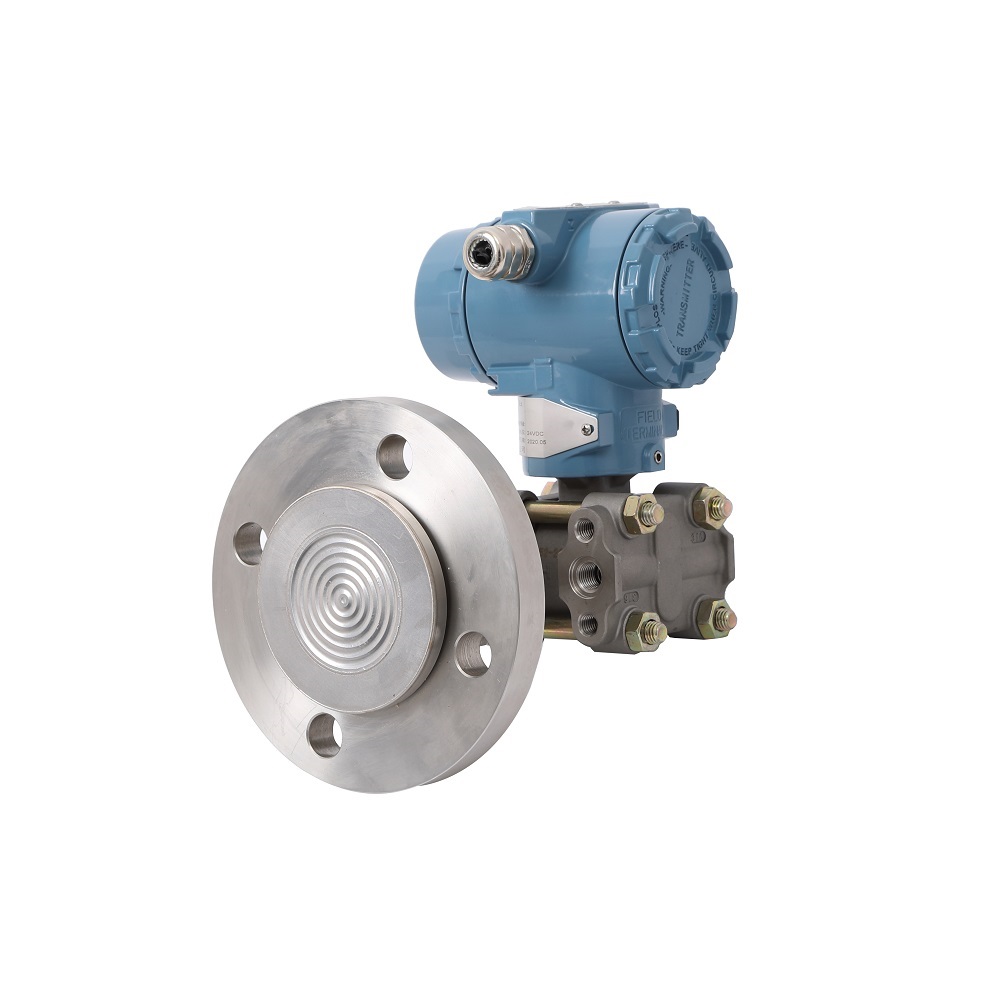

法兰类型主要包括平法兰和插入法兰。对于一般粘性介质可用平法兰，对粘性大、易沉淀和悬浮的介质宜用插入法兰。常用法兰规格包括DN25、DN50、DN80、DN100、DN125、DN150等，压力等级涵盖150LB至300LB 。
防护构造采用全焊接密封工艺，隔离膜片可选316L不锈钢、哈氏合金或钽材质，接线盒配置防爆组件，最高防爆等级达ExiaⅡCT6 [1]。壳体常采用304/316不锈钢，具备全焊接密封结构。电路设计采用本安防爆（Exia）与隔爆（Exd）设计，集成信号隔离放大、截频干扰设计，具备抗干扰、防雷击、过压保护、限流保护等功能 。
法兰规格及各型重量（kg）
尺寸规格 | 平法兰 | 2”插入筒 | 4”插入筒 | 6”插入筒 |
3”1501b | 10.4 | 11.3 | 11.3 | 12.2 |
4”1501b | 13.1 | 14.4 | 15.4 | 16.3 |
3”3001b | 12.6 | 13.6 | 14 | 14.4 |
4”3001b | 17.2 | 18.5 | 19.5 | 24.4 |
法兰尺寸 | 螺栓孔 | ||||||||
订货代号 | 尺寸 | 规格 | 直径 | A | B | C | 数目 | 直径 | 公布直径 |
A B C D | 3” 4” 3” 4” | 1501b 1501b 3001b 3001b | 190.5 228.6 209.6 254 | 30 30 35 38 | 66 89 66 89 | 127 157 127 1 57 | 4 8 8 8 | 19 19 22.2 22.2 | 152 190 168 200 |
