性能特点

工作原理

电偶是用两种不同成份的导体焊接在一起，两端温度不同时，在回路中就会有热电势产生，因此势电偶是通过测量电势从而测量温度的一种感温原件，它是一种变换器，它能将温度信号转变为电信号再由显示仪表显示出来。

产品详情

热电偶测量温度的基本原理是热电效应，将两种不同成份的金属导体首尾相连接成闭合回路，如两接点的温度不等，则在回路中就会产生热电动势，形成热电流，这就是热电效应。热电偶就是将两种不同的金属材料一端焊接而成，焊接的一端叫做测量端，未焊接的一端叫做参考端，参考端在使用时通常恒定在一定的温度(如00C)当对测量端加热时，在接点处有热电势产生。如参考端温度恒定，其热电势的大小和方向只与两种金属材料的特性和测量端的温度有关，而与势电偶的精细和长短无关。当测量端的温度改变后，势电势也随之改变，并且温度和热电势之间有一固定的函数关系，利用这个关系就可以测量温度

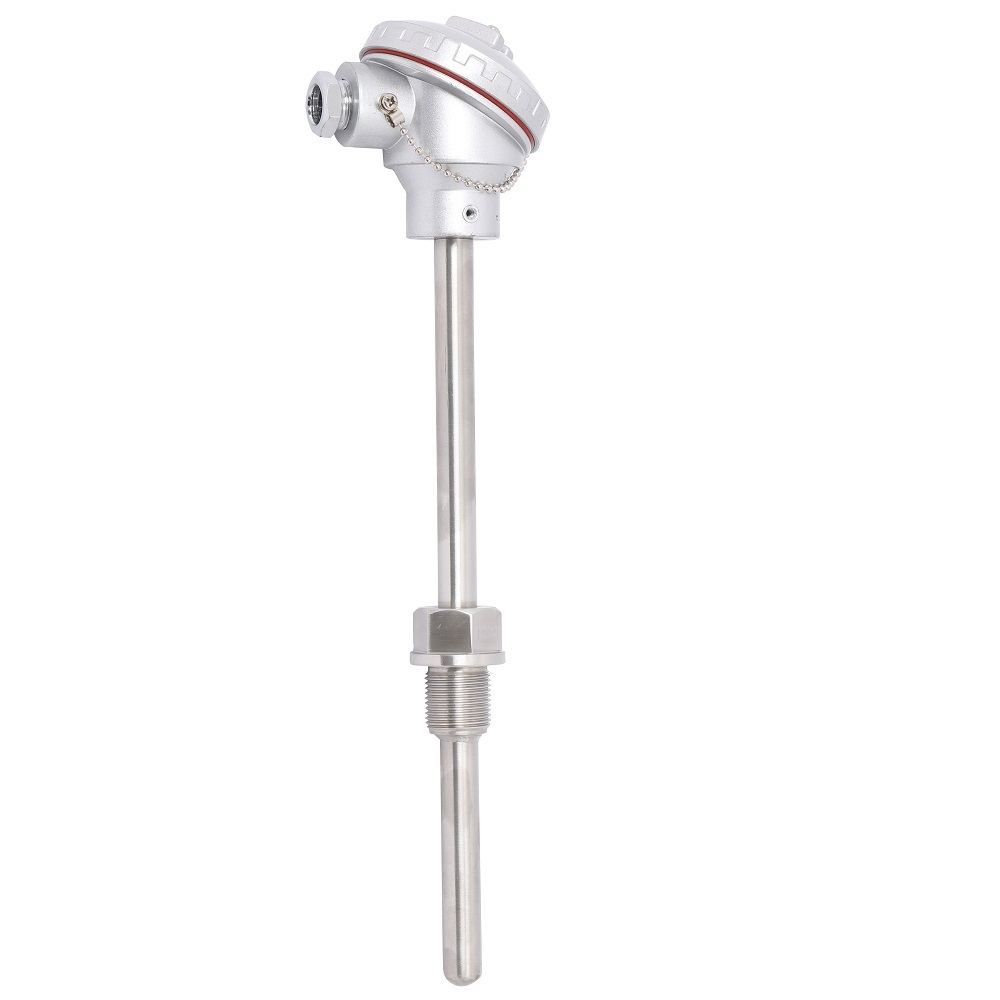

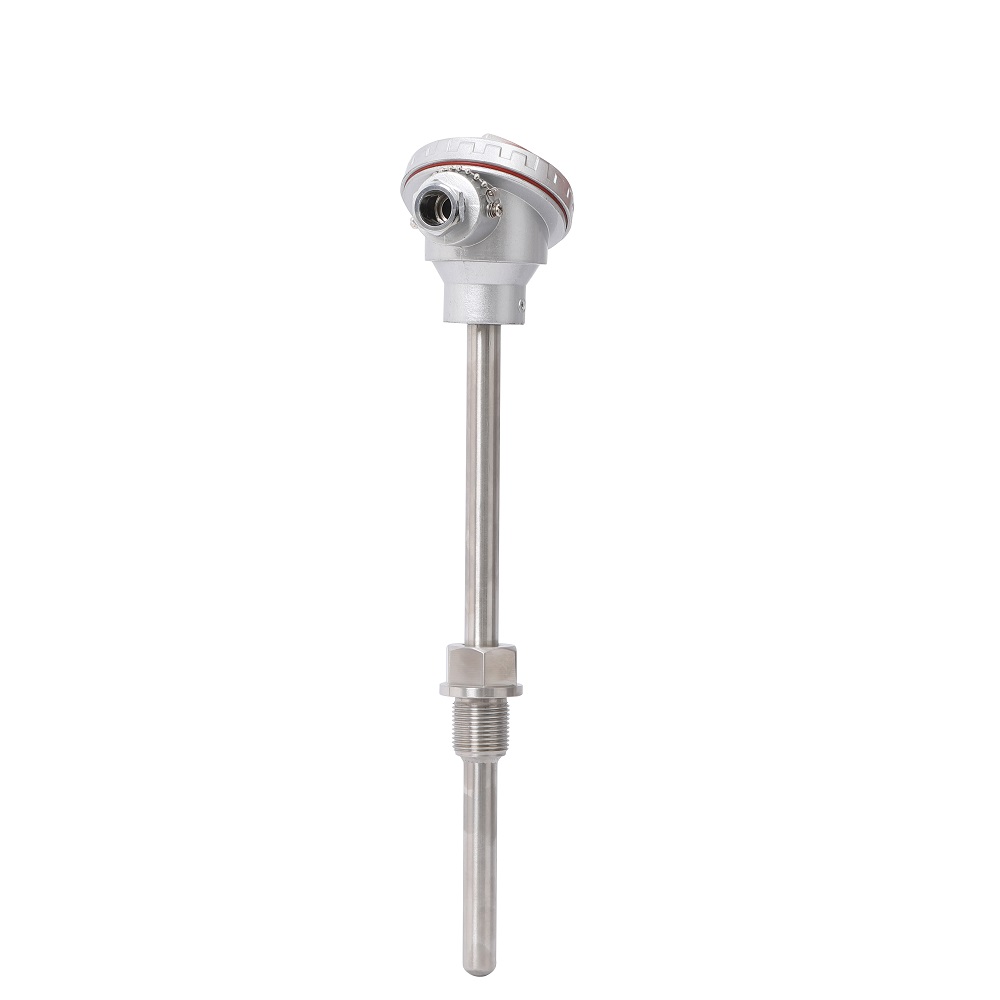

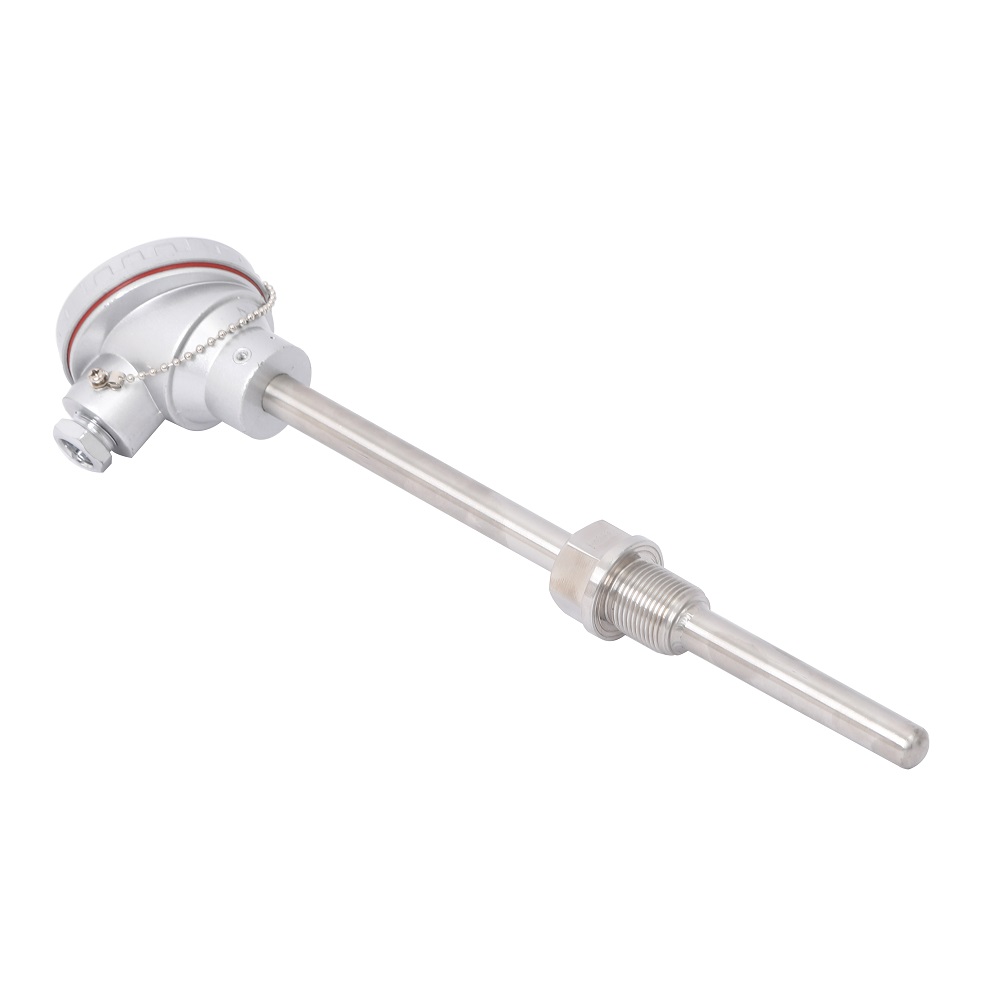

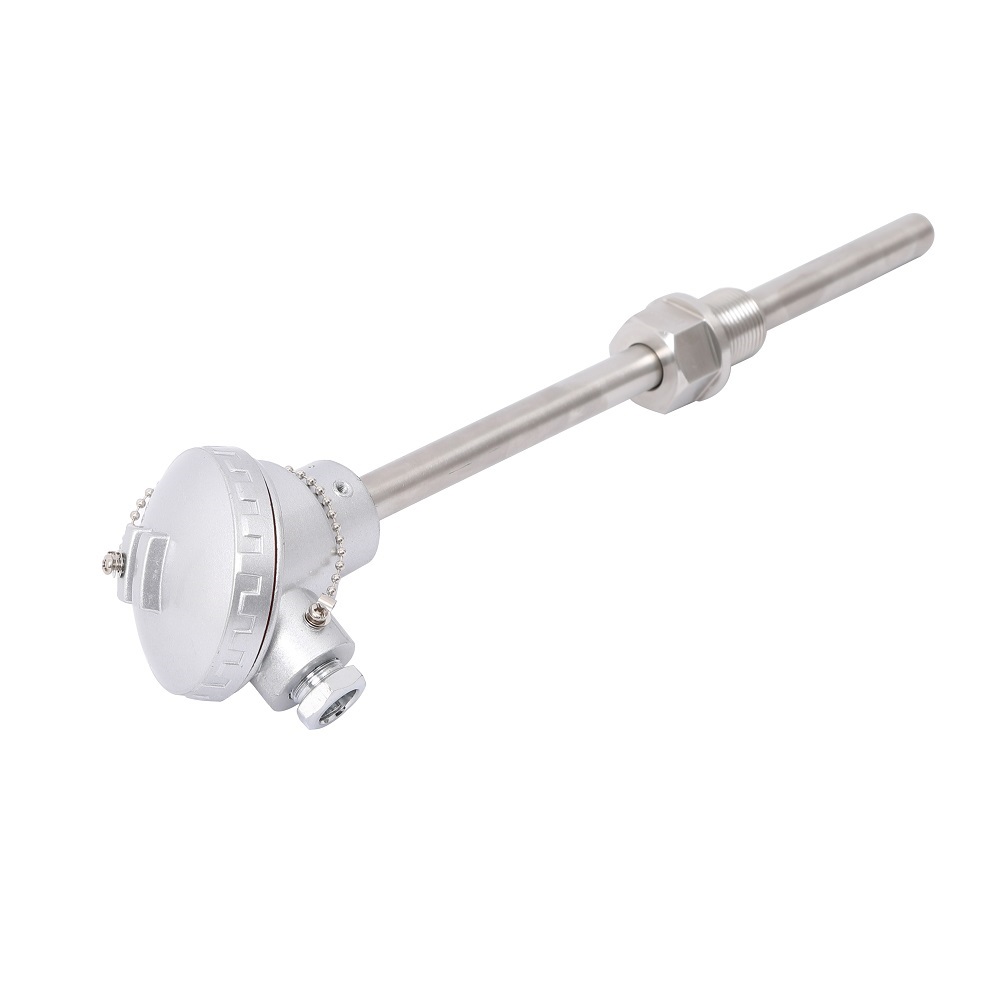

铠装热电偶主要由接线盒、接线端子和铠装热电偶元件等组成基本结构，并配以各种安装固定装置。安装固定型式固定装置是供用户安装时使用。铠装热电偶有：无固定装置、固定卡套式，可动卡套式，固定法兰式，可动法兰式五种结构型式。固定卡套式只供一次性固定使用，可动卡套式可做多次固定使用。测量端(热端)结构形式

热电偶名称	型号	分度号	允差等级	测量范围(℃)	允差(参考端为 0℃)
铂铑 30-铂铑 6	WRB(WRR)	B	2 级	600～1700	±0.0025│t│
			3 级*	600～800	±4℃
				800～1700	±0.005│t│
铂铑 10-铂	WRS(WRP)	S	2 级	0～600	±1.5℃
				600～1600	±0.0025│t│
铂铑 13-铂	WRR(WRQ)	R	2 级	0～600	±1.5℃
				600～1600	±0.0025│t│
镍铬-镍硅	WRK(WRN)	K	2 级	-40～333	±2.5℃
				333～1200	±0.0075│t│
镍铬-铜镍	WRE	E	2 级	-40～333	±2.5℃
				333～900	±0.0075│t│
铜-铜镍	WRT(WRC)	T	2 级	-40～133	±1℃
				133～350	±0.0075│t│
铁-铜镍	WRJ(WRF)	J	2 级	-40～+333	±2.5℃
				333～750	±0.0075│t│
镍铬硅-镍硅镁	WRN(WRM)	N	2 级	-40～333	±2.5℃
				333～1200	±0.0075│t│

保护管直径（ mm）	保护管材料	热响应时间（ s）
Φ 16	高铝管/刚玉管	≤ 150
Φ 16	金属管	≤ 90
Φ 20	高铝管/刚玉管	≤ 240
Φ 20	金属管	≤ 90
Φ 25	高铝管/刚玉管	≤ 360
锥形保护管	金属管	≤ 150

备注

注意:本产品非防爆款，如需防爆请说明
