精度等级：1.0% 1.5%精度
公称口径：DN15~DN1200（DN300~1200为插入式）

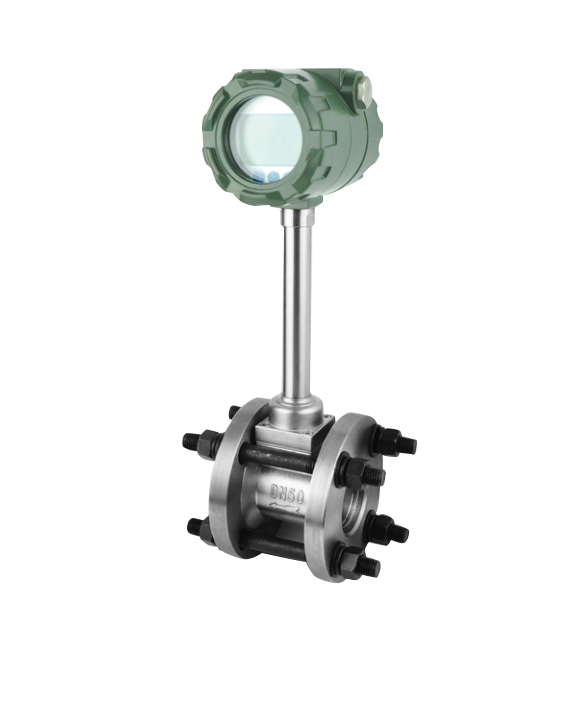

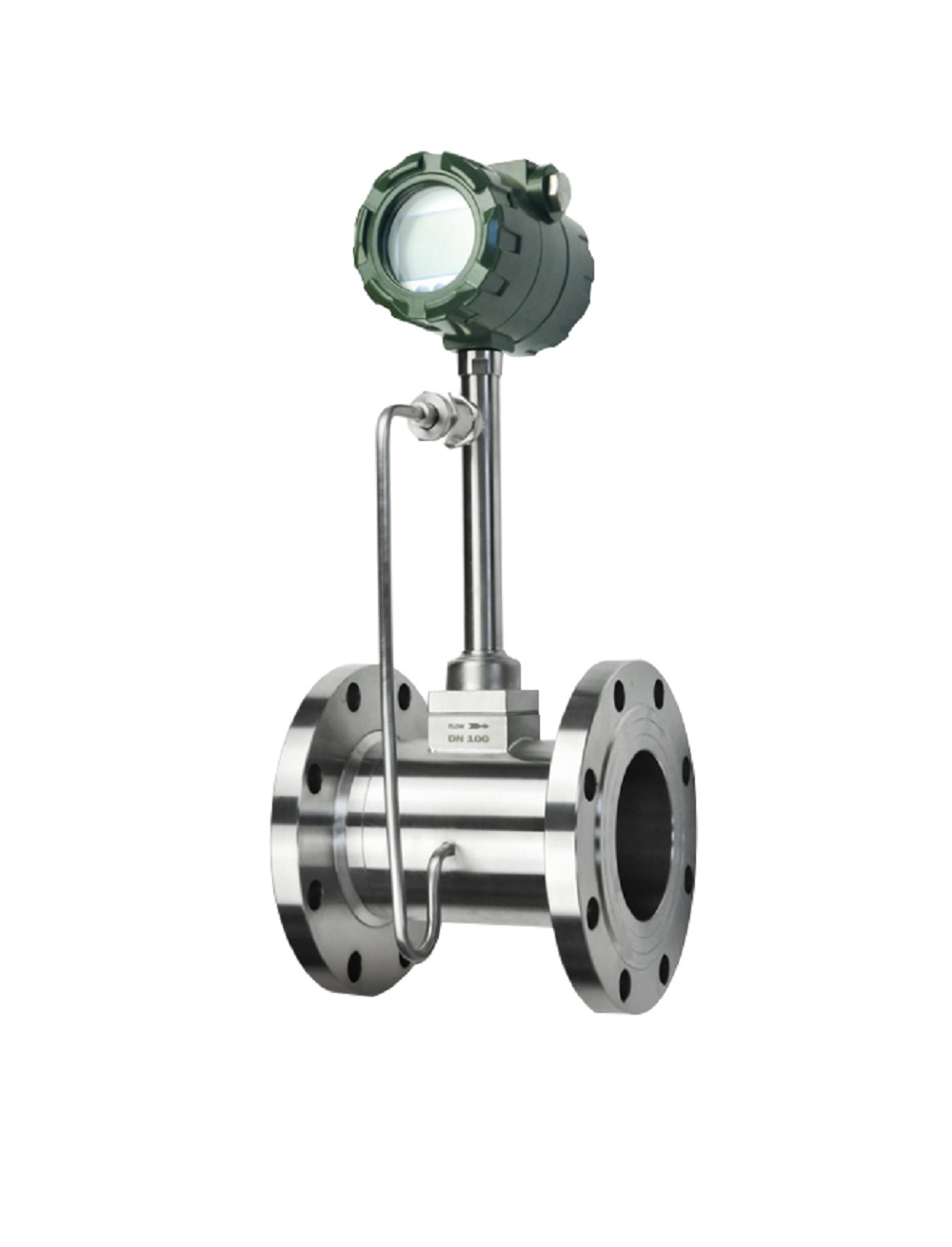

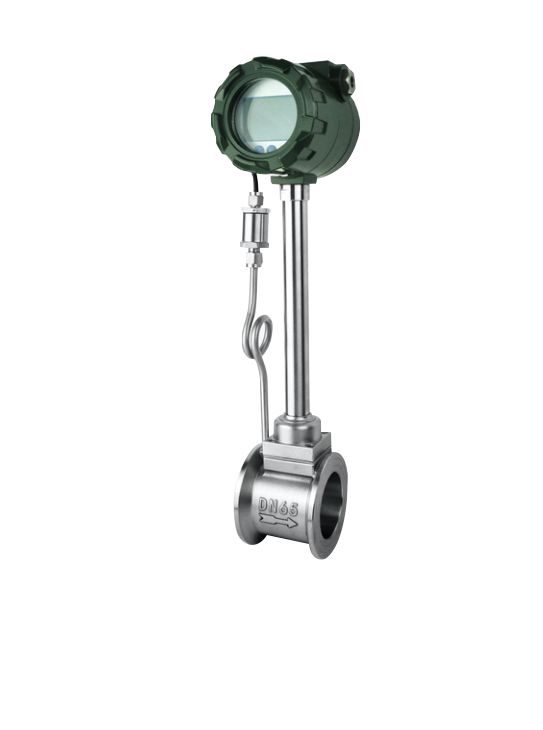

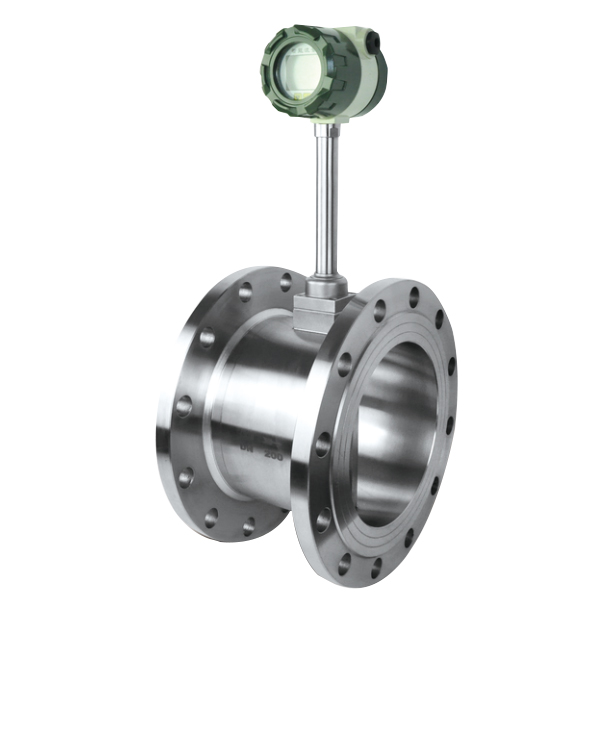

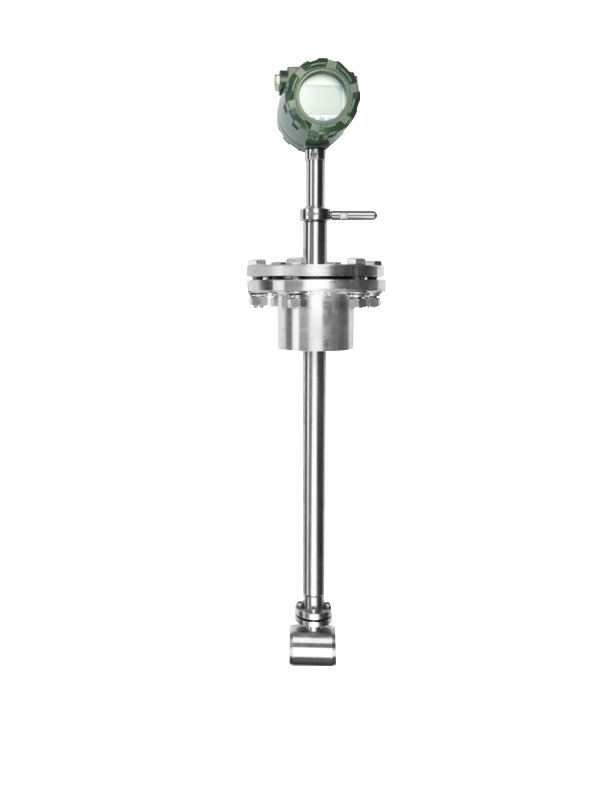

产品类型：一体式、分体式、插入式
本体材质：SUS304 SUS316
防护等级：IP65 IP67
涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体 积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量 测量，如气体、液体、蒸汽等多种介质
规格参数
公称通径(mm) | 15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公称压力(MPa) | DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
介质温度(℃) | 压电式：-40～150，-40～260，-40～330；电容式： -40～400，-40～500（协议订货） |
本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
精确度 | ±1%R，±1.5%R；插入式：±2.5%R， |
范围度 | 1：6～1：30 |
供电电压 | 传感器：DC +12V，DC +24V；变送器：DC +12V ，DC +24V；电池供电型：3.6V电池 |
输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆标志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防护等级 | 普通型IP65 潜水型 IP68 |
环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA) ≤1500m；负载电阻≤750Ω； RS485/HART≤1200m. |
仪表口径(mm) | 液体 | 气体 | ||
测量范围(m3/h) | 输出频率范围(Hz) | 测量范围(m3/h) | 输出频率范围(Hz) | |
15 | 0.3～5 | 35～600 | 2.2～20 | 260-～2000 |
20 | 1～7 | 29～420 | 6～30 | 210～1900 |
25 | 1.6～10 | 25～336 | 8.8～55 | 190～1140 |
32 | 2.1～15 | 18～264 | 15～130 | 156～1080 |
40 | 2.5～25 | 10～200 | 22～200 | 140～1040 |
50 | 3.5～40 | 8～160 | 35～350 | 94～1020 |
65 | 6.5～68 | 6～120 | 68～680 | 94～940 |
80 | 10～100 | 4.1～82 | 75～860 | 55～690 |
100 | 15～150 | 4.7～69 | 130～1300 | 42～536 |
125 | 27～275 | 3.2～57 | 200～1700 | 38～475 |
150 | 40～350 | 2.8～43 | 280～2240 | 33～380 |
200 | 80～650 | 2～31 | 560～4200 | 22～315 |
250 | 65～1250 | 1.5～25 | 970～5500 | 18～221 |
300 | 95～2000 | 1.2～24 | 1460～8000 | 16～213 |
(300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 协议 | 协议 | ||
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
（一） 安装环境要求：
1． 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2． 避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3． 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4． 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，
并加防振垫，加强抗振效果。
5． 仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6． 仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
（二） 仪表管道安装要求：
涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。
仪表的上下游直管段长度要求前10D后5D（D为管道内径）
