一、概述

      均速管流量传感器是通过差压来测量流量的装置，是在皮托管流速测量原理的基础上发展起来的。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件，

几乎无压力损失，安装维修方便，运行成本极低，备受用户青睐。

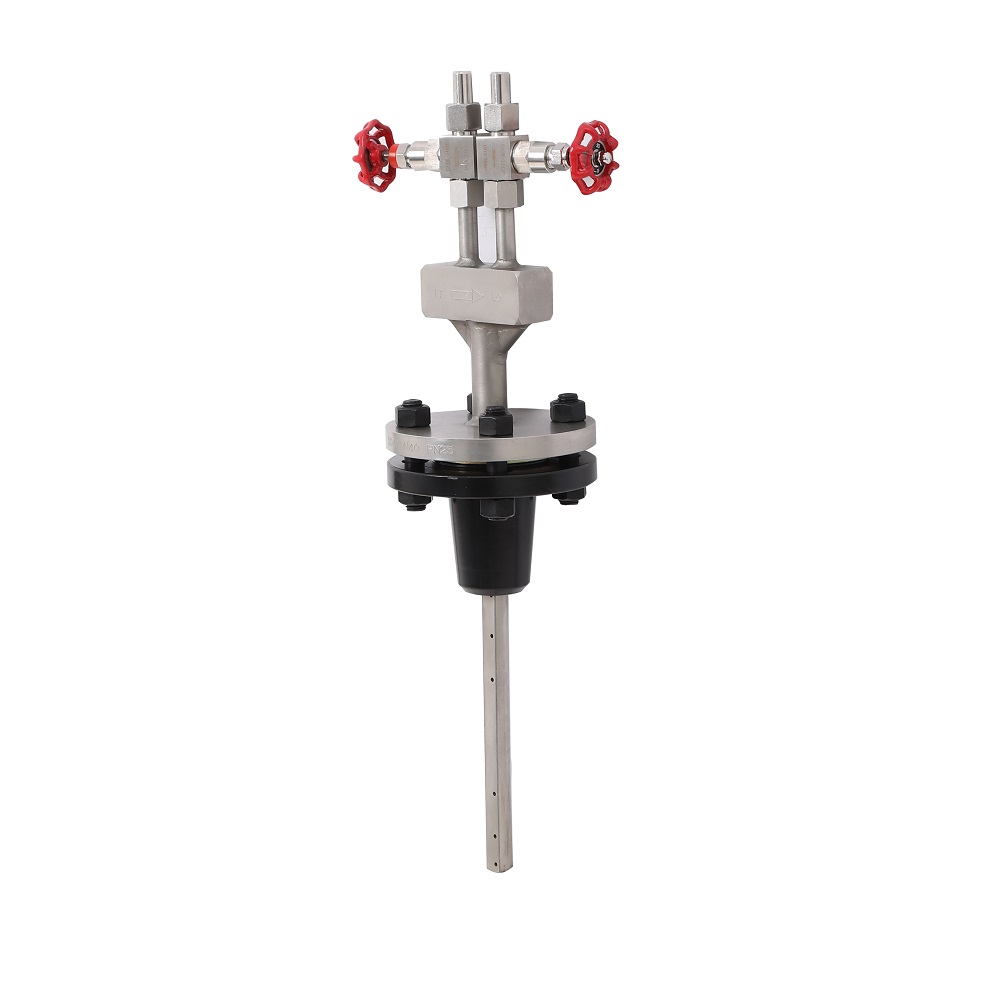

传感器是由检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，

在测杆的迎流面上设有多个测压孔测量总压平均值，在其背、侧流面有测量静压测压孔，

分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道的流量。

也可以用流量管壁静压代替传感器背流面的静压。

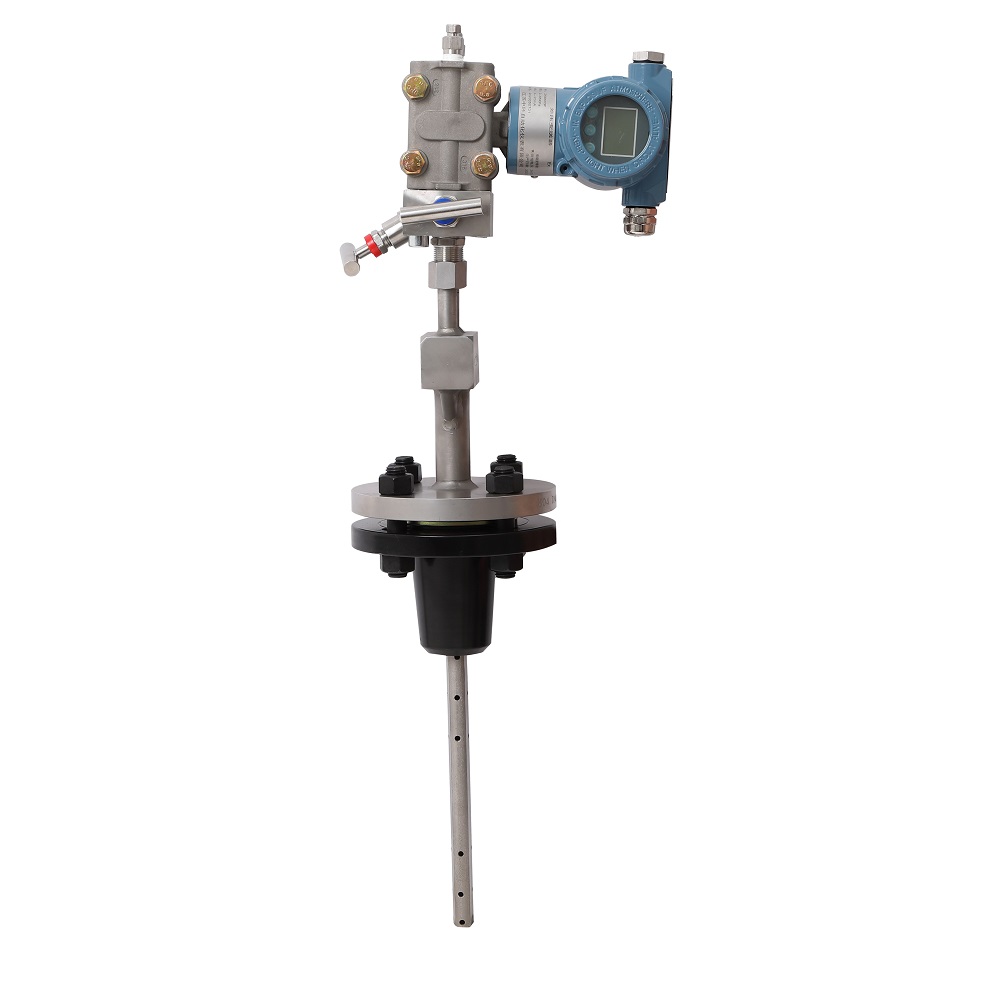

均速管流量变送器是由传感器、引压附件和差压变送器、压力变送器、流量积算仪等配套组成的流量计。

均速管流量传感器配上我公司生产的差压变送器、压力变送器、温度变送器以及流量积算仪即可组成各种类型的均速管流量计。

也可采用任何厂家生产的差压变送器、压力变送器、温度变送器以及流量积算仪组成各种类型的均速管流量计。

二、工作原理

      均速管流量传感器是基于皮托管测速原理发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量。

       一般管道中的流速分布是不均匀的。如果是充分发展的流体，其速度分布为指数规律。为了准确计量，

将整个圆截面分面多个单元面积相等的多个半圆及多个半环。传感器的检测杆是由一根中空的金属管组成，

迎流面钻多对总压孔，它们分别处于各单元面积的中央，分别反应了各单元面积内的流速大小。由于各总压孔是相通的，

传至检测杆中的各点总压值平均后，由总压引出管引至高压接头，送到传感器的正压室。当传感器正确安装在有足够长的直管段的工艺管道上时，

流量截面上应没有旋涡，整个截面的静压可认为是常数，在传感器的背面或侧面设有检测孔，代表了整个截面的静压。

经静压引出管由低压接头引至传感器的负压室。正、负压室压差的平方与流量截面的平均流速成正比，

丛而获得差压与流量成正比的关系。在此关系的基处上，可由伯努利方程和连续性方程推导得到均速管流量计的流量计算公式

传感器的公称通径有以下系列：

25，（32），40，50，（65），80，100，（125），150，200，250，300，350，400，500，600，700，800，900，1000，1200，1400，1600，2000，2500，3000mm

传感器材质：SUS304    SUS316    哈C   钛

连接法兰规格：DN50   DN80  DN100 或根据用户要求

传感器的公称压力有以下系列：1.6，2.5，4.0，6.3，10，25MPa

使用要求

1、被测流体应充满管道且流动稳定。

2、被测的流体应当是单相的，其相态不变，对于成分复杂的流体须与单一成分的流体类似时方能使用。

3、被测流体在实际工况下的ReD应大于3×104

4、应保证传感器前后直管段长度的要求。

5、管道内径大于100㎜为好。

6、在传感器前2D的管道内表面上，应清洁光滑。

安装直管段

由于传感器是以速度面积法为基础，采用近似积分理论，用较多的点来描述。

分布方程，并且是在充分发展的速度分布条件下建立的。所以，为了能得到一个理想的分布，必须在传感器前后有一定长度的直管段（见下表）
