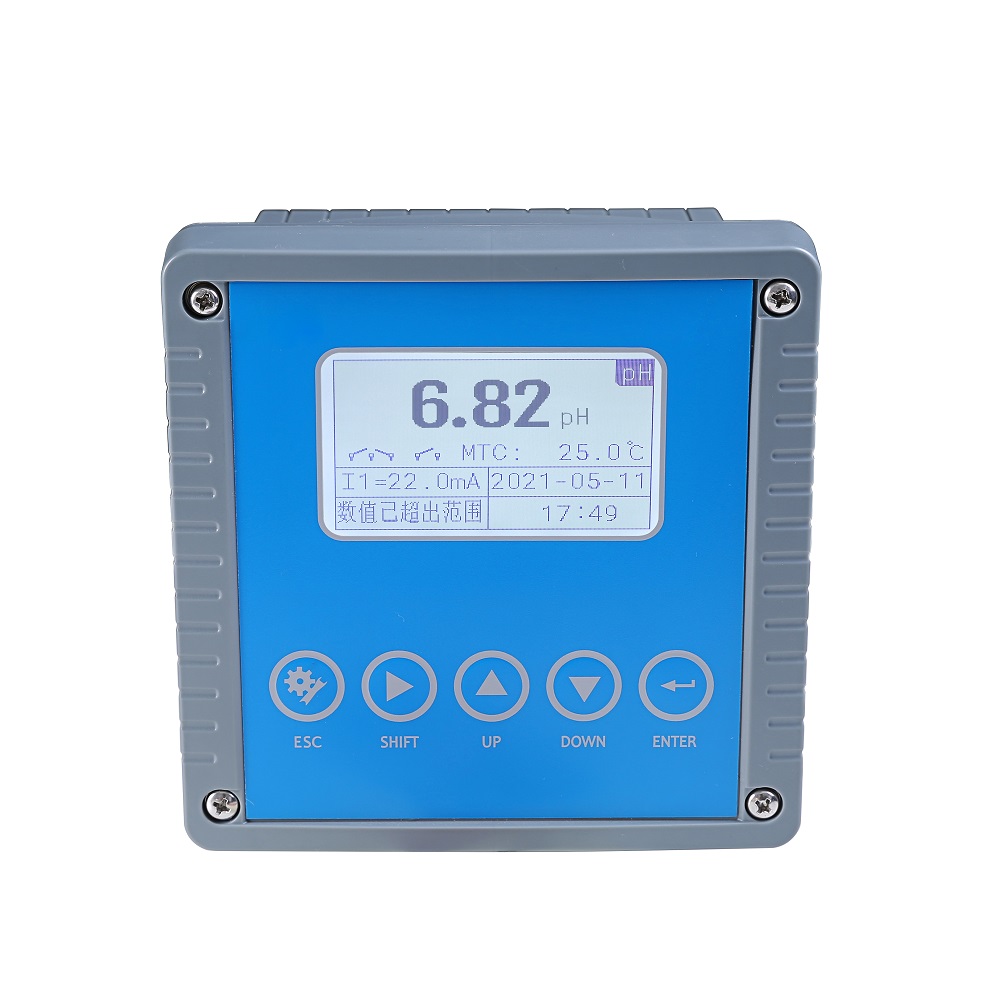

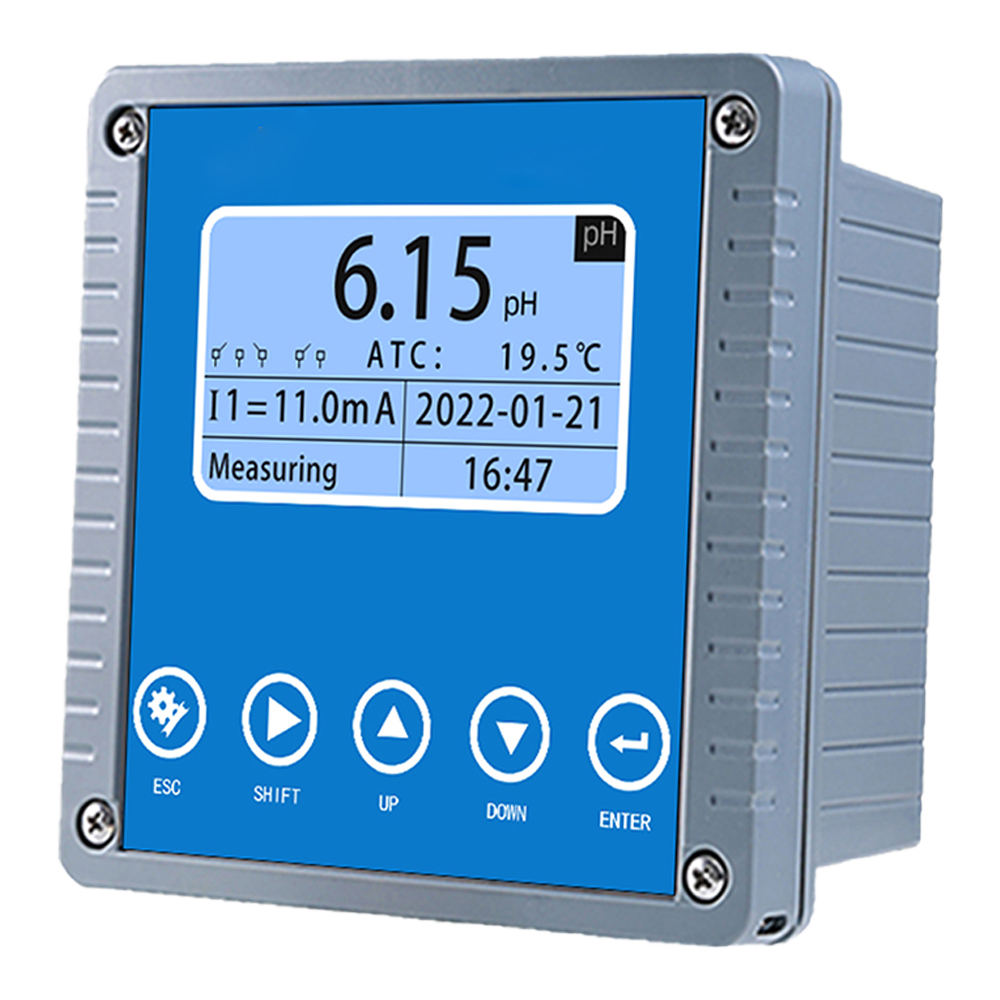

它通常由pH传感器（电极）、变送器和过程连接件组成，基于能斯特方程通过测量电位差计算pH值，具有智能化、中英文操作界面、自动温度补偿、防水防尘设计（如IP65）、电流隔离输出等特点。测量范围通常为pH 0-14，ORP -1999 to +1999mV，精度可达±0.01pH

规格参数

测量范围: pH(0 – 14 pH) ;ORP( -1900 - +1900 mV)

准确度：+ 0.02 pH; + 1 mV ➢ 分辨率：0.01pH; 1mV

 稳定性：≤ 0.02 pH/24小时; ≤ 3 mV/24小时

pH标准溶液：4.01/6.86/9.18

显示方式：128 * 64点阵LCD

温度补偿：0–100 ℃ 手动/自动(NTC10K)

信号输出： 4-20mA 隔离保护输出 最大环路电阻 300Ω

 报警输出：高低限报警触点各一组（3A/250 V AC），

常开触点继电器 ➢ 供电电源：AC 220V±10%  50Hz (定制DC 24C)

电源消耗：≤3W ➢ 环境条件：（1）温度0～ 60 ℃  （2）湿度≤85%RH

外形尺寸：96×96×110mm（高×宽×深） ➢ 开孔尺寸：92×92mm（高×宽）

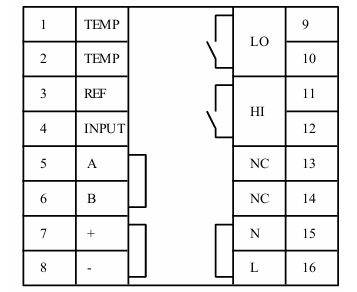

接线位置图

．接线说明：

 1． TEMP1：温补接口

 2． TEMP2：温补接口

 3． REF：参比电极（黑色）接口

 4． INPUT：测量电极（红色）接口

 5． A：485通讯接口

 6． B：485通讯接口

 7． mA+: 4~20mA 输出端+

 8． mA-: 4~20mA 输出端-

 9． LO:低报常开触点1

 10． LO:低报常开触点2

 11． HI:高报常开触点1

 12． HI:高报常开触点2

 13． NC：未定义

 14． NC：未定义

 15． N：220V电源接口 （定制DC 24V +）

 16． L：220V电源接口 （定制DC 24V- ）

固定支架安装

将控制器从面板前放入，再装上下两个固定夹， 用螺丝批锁紧即可固定

开孔尺寸：92*92mm

、维护保养： 1. PH部分  仪器的保养：

 A、仪器的输入端（测量电极插口）必须保持干燥清洁， 防止灰尘及水汽侵入。

 B、应避免将电极长期浸在蛋白质溶液和酸性氟化物溶液中，避免与有机硅油接触。

 C、电极长期使用后，如发现斜率略有降低， 可将电极下端浸泡在4％HF溶液（氢氟酸） 中3～5秒，然后用蒸馏水洗净，再用0.1mol/L 盐酸浸泡，使电极复新。

 D、为使测量更精确，须经常对电极进行标定 以及用蒸馏水清洗。

E、仪表应安置于干燥环境或控制箱内，避免 因水滴溅射或受潮引起仪表漏电或测量误 差。

 2） 、仪器的标定：

 1、校正工作之前，请检查仪器接线是否正确，上 电   预   热20分钟。

 2、配好4.00pH、6.86pH、9.18pH 三种标准溶液。

 3、将电极用蒸馏水清洗干净并用滤纸吸干，然后 将电极 插入标准缓冲液4.01pH中，轻轻搅拌几 下，等仪器显示数值稳定。

 4、通过菜单进入电极校准界面，屏幕显示“4.00pH 校准”，中部显示电极输出的mV电压值,待mV 稳定后按“确认键OK”则进行标定，标定完毕提 示成功。
